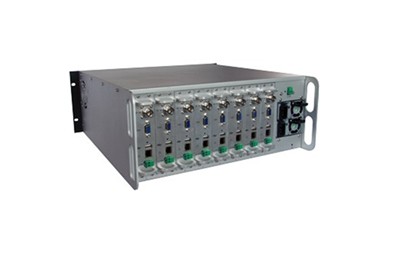

CASC-200C系列板卡式频谱仪简介
导引
插卡式频谱仪，可将从卫星等接收到的信号进行系统的实时频谱监测，并可实现频谱及数据的保存和重现，可根据频谱的状况提够声光报警等，帮助监测人员了解实时信号状况，及时发现信号干扰，为监控数据提供依据，并为排查故障提够参考。本系统预留了二次开发接口服务，为二次开发提供了方便。
监测系统的功能说明
系统功能简介
板卡式频谱仪监控方案，可有效监测9KHz~3000MHz的频谱，监测人员可根据屏幕显示的频谱，清楚的了解实时的频谱状态，并且本系统提供实时报警功能，当干扰信号影响正常的频谱使其超过合格线时，会自动通过声光等方式向监测人员发出报警信息，还能够将历史频谱数据实时采集实时保存于服务器，可方便监测人员在网内自由查看，或是针对有问题的历史频谱进行重现和打印等 。

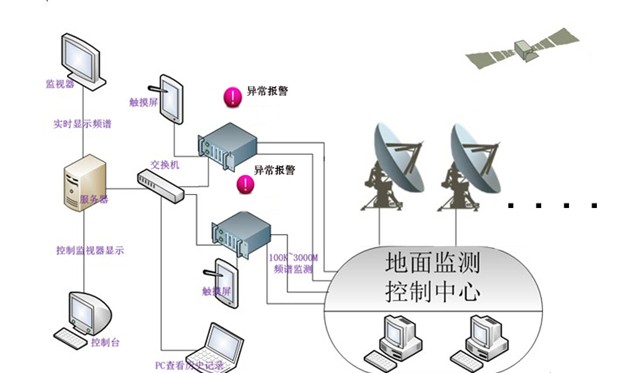

监测的流程
CASC-200C主要技术指标
频率
频率范围
9KHz~3000MHz
稳定度
±1x10-6
频率分辨率
10Hz
频率计数精度（信噪比为25 dB，分辨率带宽RBW）/扫宽=0.01
计数精度
±2x10-6±1
分辨率
1Hz
频率扫描宽度
0 Hz（零扫宽），1KHz到3000MHz
分辨率带宽范围
10 Hz~300Hz 1-3步进
带宽精度
<±10%
视频带宽范围
30Hz~1MHz 1-3步进
幅度指标
衰减器范围
0dB~50dB
步进
5dB
最大安全输入电平
+30dBm(峰值功率/入口衰减>150dB~50dB),100VDC
显示范围
刻度单位
dBm, dBmv, dBμv, mv
检波方式
采样值,正峰值,负峰值，普通值，平均值
参考电平
-130dBm~+40dBm
电平精度
典型值≤±1.0dB@+25±5℃
其它
USB
1个USB2.0，一个mini USB
LAN 口
10M/100M自适应
